BEARBEITUNGSZENTRUM
GS 1400

DAS FLAGGSCHIFF

HIGHLIGHTS

  • ALZMETALL-Spezifisches-Gantry-Konzept (ASGK)
  • Gestellbauteile in Grau- und Sphäroguss
  • Doppelträger-Fahrwerk in Box-in-Box-System mit Monoblock-Kreuzteil – Patent –
  • 4-fach Linearführungssysteme für Fahrwerk X-Y und Z-Achsenschieber mit integrierter Hauptspindel
  • 3-fach Torque-Antriebe für Schwenk- und Drehachse (A- und C-Achse)
  • Hybrid-Bearbeitungen wie: Bohren/Fräsen/Drehen/Schleifen in einer Aufspannung
  • Bis 3000 kg Werkstückgewicht incl. Spannvorrichtung aufnehmbar
  • Verfahrweg X/Y/Z-Achse: 1200 / 1300 / 800 mm

TYPEN

EINFACHE

BEDIENBARKEIT

  • Zugang zum Maschinentisch auf Bedienerebene
  • Arbeitssraum bekranbar, Werkstückzuführung von vorne und von oben möglich
  • Maschinenraum-Absaugung auf Bearbeitungsebene
  • Späneschacht direkt unterhalb des Maschinentisches
  • Maschinenraum-Spülung mit Kühlschmierstoff [Option]
  • Automatisiertes Öffnen und Schließen der Schutztüren [Option]
  • Ebenerdiger, ergonomischer Zugang zum Wartungs- und Schaltschrank

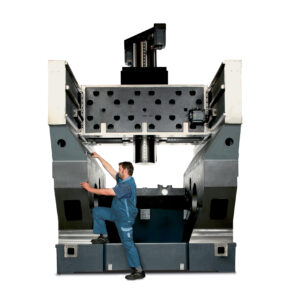

GRUNDAUFBAU

„THINK BIG“ BEIM FRÄSEN UND DREHEN

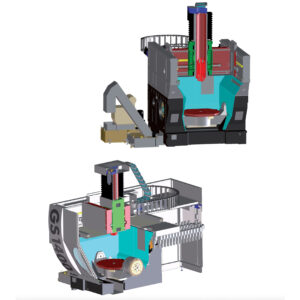

Extrem steifer, einteiliger Integral-Grundkörper vorbereitet zur Aufnahme von:

  • Fahrwerksträger für X-Y-Z-Achsen
  • NC-Schwenk-Drehtisch als A- und C-Achse
  • Kettenmagazine mit 33, [45], [63], [66], [75], [90], [126] [150] Werkzeugplätzen [Option]
  • Regalmagazin mit [224] oder [250] Werkzeugplätzen [Option]

Alle statisch beanspruchten Gestellbauteile aus Grauguß und alle dynamisch beanspruchten Gestellbauteile aus Sphäroguß.

GALERIE

PRODUKTKATALOG

Erfahren Sie mehr über das Bearbeitungszentrum GS 1400 in unserem Produktkatalog.
