BEARBEITUNGSZENTRUM
GS 600
DAS PLATZWUNDER

Bearbeitungszentrum GS600

HIGHLIGHTS

  • ALZMETALL-Gantry-Konzept (AGK)
  • Gestellbauteile in Grau- und Sphäroguss
  • Einteiliges-Rahmen-Fahrwerk in Box-in-Box-System mit Monoblock-Kreuzteil
  • 2-fach Linearführungssysteme für Fahrwerk X-Y und 4-fach Linearführungssystem für Z-Achsenschieber mit integrierter Hauptspindel
  • 3-fach Torque-Antriebe für Schwenk- und Drehachse (A- und C-Achse) bei GS 600/5-T und GS 600/5-FDT
  • Hybrid-Bearbeitungen wie: Bohren/Fräsen/Drehen/Schleifen in einer Aufspannung
  • Bis 750 kg Werkstückgewicht incl. Spannvorrichtung aufnehmbar bei GS 600E/3 (Starrtisch)
  • Bis 500 kg Werkstückgewicht incl. Spannvorrichtung aufnehmbar bei 5-Achs-Maschinen
  • Verfahrweg X/Y/Z-Achse: 460 / 600 / 400 mm

TYPEN

EINFACHE
BEDIENBARKEIT

  • Zugang zum Maschinentisch ergonomisch optimiert auf Bedienerebene
  • Arbeitsraum bekranbar, Werkstückzuführung von vorne, von oben und seitlich möglich
  • Maschinenraum-Absaugung auf Bearbeitungsebene
  • Steiler Späneschacht direkt unterhalb des Maschinentisches
  • Maschinenraum-Spülung mit Kühlschmierstoff [Option]
  • Automatisiertes Öffnen und Schließen der Schutztüren [Option]
  • Freier Zugang von außen zum Versorgungs- und Schaltschrank
  • Maschinenbedienpult, zum Rüsten des Werkzeugmagazins, zur Seite schwenkbar. (Bei Optionsanbringungen wie z.B. Späneförderer ist die Kühlmittelanlage auf der linken Seite.)

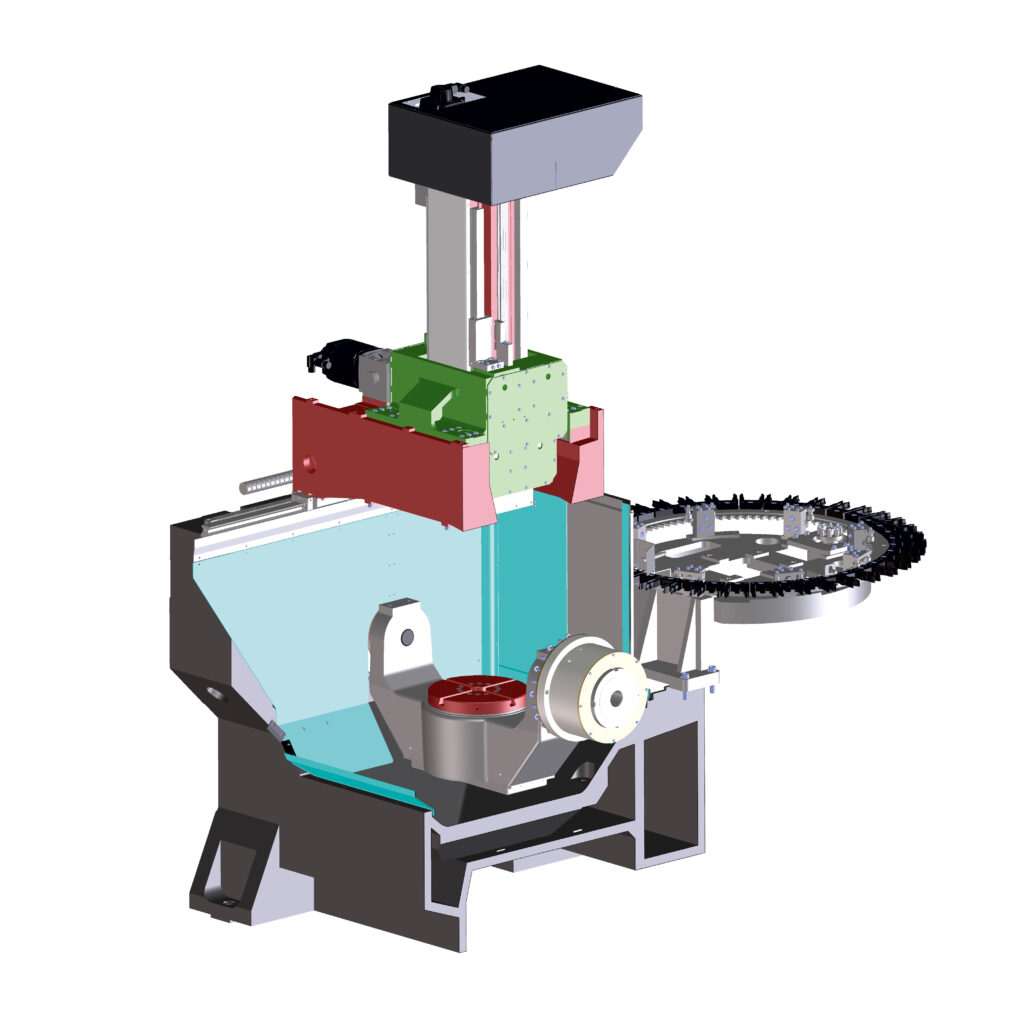

Bearbeitungszentrum - Grundaufbau

GRUNDAUFBAU

Steifigkeit-Dynamik und Thermo-Symmetrie –
„das bringt’s beim Fräsen und Drehen“

Extrem steifer, einteiliger Integral- Grundkörper vorbereitet zur Aufnahme von:

  • Fahrwerksträger für X-Y-Z-Achsen
  • NC-Schwenk-Drehtisch als A- und C-Achse oder Starrtisch
  • Teller-Werkzeugmagazin mit 40 oder Doppelteller mit [76] Werkzeugplätzen [Option]
  • Auszug Regalmagazin mit [224] Werkzeugplätzen [Option]

Alle statisch beanspruchten Gestellbauteile aus Grauguß und alle dynamisch beanspruchten Gestellbauteile aus Sphäroguß.

PRODUKTKATALOG

Erfahren Sie mehr über das Bearbeitungszentrum GS 600 in unserem Produktkatalog.
